BUAT AC SENDIRI AH DIKAMAR BIAR DINGIN....

Assalamualaikum..

halo sobat jagad...

pas nyari-nyari artikel yang unik..eh dapat ide kreatif buat AC..ane liat banyak yang coba n lumayan membantu..saatnya ane nyoba ah..toh gak habis banyak kok...

langsung aj yuk...monggo..

Hawa panas belakangan ini, ekstrim banget. Di rumah panas, di jalan panasnya minta ampun.
Bagi sebagian orang–berkantong tebal–hal ini bukan masalah, di rumah bisa pasang AC, di jalan bisa milih kendaraan ber-AC pula.
Nah masalahnya sekarang buat yang berkantong tpis harus rela berpanas-panas ria…karena apa daya gak kuat beli AC ato daya Listrik kurang buat pasang AC….*situasi makin panas nih!!!
JANGAN MENYERAH! Ayo putar otak, cari solusi untuk dapetin suasana dingin.
Uups… setelah browsing sana-sini, akhirnya nemu tutorial bikin AC sederhana. Murah meriah, cuma perlu kreativitas aja kok!
OK kita mulai deh…

Bahan-bahan :
Kipas angin rumah (Stand/Duduk) ukuran agak besar/seadanya.
Cooper Tubing/Pipa Tembaga ukuran 3/16″ panjang terserah. (Beli di toko AC/Perlengkapan AC, Tukang Service AC) Rp 8000 – Rp 13.000/meter
Cable Ties secukupnya
Pompa akuarium kecil (Beli di toko akuarium) Rp 45.000 – Rp 65.000/pcs
Pipa plastik 3/16″ beli di toko bangunan. Harga -
Tandon air (Termos Es) Bisa pake stereofoam bekas tempat ikan.
ESTIMASI PENGELUARAN
Rp. 100.000,-
Harga tidak termasuk Kipas Angin, peralatan tambahan, dll
Langkah-langkah!
1. Siapkan kipas angin dan copper Tubing
2. Lilitkan copper tubing di depan kipas angin.
Usahakan jangan sampai pipa tertekuk/patah
Usahakan jangan sampai pipa tertekuk/patah

Kencangkan dengan memakai kabel ties

Tinggal sambung aja. Gak perlu repot.
3. Sambungkan pipa tembaga dengan pipa plastik

Kalau pas dapat pipa yang ukurannya beda, bisa dikencangkan dengan menggunakan klem. Maksudnya agar tidak bocor.

4. Siapin pompa akuarium. cek mana inlet mana outlet. Terserah mo pake yg sebelah mana.
Biarkan ujung yang lain bebas. Untuk masuk/keluar air

Nah sekarang, saatnya buat uji coba hasil besutan kita….

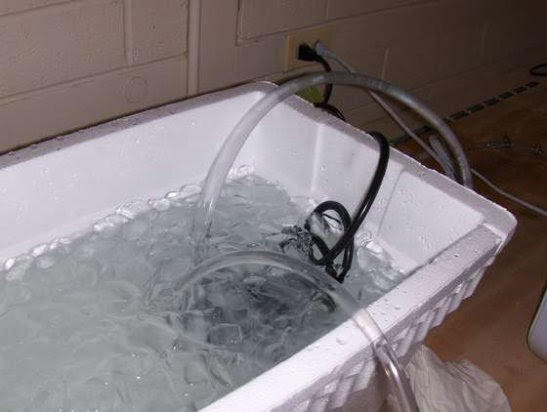

Isikan air dingin di Tandon air/Termos Es. Kalo perlu tambahkan ES balok biar dingin!

AC sederhana siap bertugas mendinginkan suasana! Wuihh sueejuukk.
Selamat mencoba.
Prinsip kerjanya begini nih bro, sederhana aja kok!
- Air dingin yang dipompakan ke pipa tembaga menyebabkan pipa tersebut menurun suhunya. Sesuai prisip kondensasi.
- Suhu dingin di sekitar pipa dihembuskan oleh angin dari kipas.
- Secara teknis suhu angin keluar dari kipas lebih dingin dari pada suhu ruang. Maka, dingin deh ruangannya… Its simple!
Cocok buat kamar yang tertutup (seperti halnya AC agar dingin ruangan tetap terjaga dan optimal).

from...http://desmav3.wordpress.com/2010/05/11/cara-kreatif-membuat-ac-sendiri/

semoga bermanfaat..

alhamdulillah..

ALAT CHINA SEKARANG PAKE BAETERE DAN LANGSUNG RECHARGE..NE SKEMANYA LUMYAN BUAT SERVICE PAS RUSAK

Assalamualaikum..

sobat jagad..

seringkali ane dapet servisan alat elektronik dari cina yang recharge. contohnya raket nyamuk, lampu senter dan lain-lain..monggo disimak semoga membantu temen-temen yang service...

Sebelum kita melangkah lebih jauh, ada baiknya teman2 yang belum kenalan dng saya kita kenalan dulu dan sedikit mengetahui info tentang saya dan banyak hal yang akan kita ulas disini terutama tantang kesiapan komponen yang kita butuhkan dan tahapan2 itu akan jelas jika kita baca secara berurutan dan untuk memulai tentu kita liahat tahapan pertama. TAHAP 2
Perakitan charger batry input 220v

1. Potong PCB berlobang ukuran 3 cm x 6 cm
2. Siapkan kompone antara lain :
a. Dioda IN 4007   4 x.
b. Resistor  120 ohm 1 x    390k 1x.
c. Capasitor 105/ 250 v  1 x.
d  LED warna merah 1 x
e. Swit on/of 2 kaki 1 x.
f. Kable hitam merah secukup nya.




Demikianlah penjelasan ringkas untuk perakitan charger untuk batry 4.8v./ 4 buah elemen batry rata2 1 elemen batry 1.2 v dc. dihubungkan secara seri.Mudah2an penjelasan ini dapat dipahami.selanjutnya saya akan menjelaskan bagaimana kita menempatkan posisi komponen yng sudah kita rakit diatas untuk dimasukkan kedalam BOX hitam sebagai tempat penyimpanan batry dan juga rangkaian charger yang sudah kita rakit.

from...http://elektronikhomeindustri.blogspot.com/2012/10/membuat-charger-48v-dc-input-220-ac.html
ne kalo untuk raket nyamuk yang rusak...

BUAT POWER BANK SENDIRI YUK...

Assalamualaikum..

halo sobat jagad..

yuk buat power bank..daripada beli dan mahal..kita manfaatin aja yang ada disekitar kita..bisa aki, batere RC atau batere bekas laptop bahkan batere biasa...maklum sekarang zamannya smart phone yang sangat boros apalagi pake sinyal 3G...

yuk dilanjut mang...

Cara praktis membuat power bank sendiri .Power bank ini sangat berguna pada keaadaan terjepit pada saat kita pergi jauh batray handphone habis tapi kita ta perlu khawatir lagi .mengapa karena kita sudah membawa power bank rakitan ini monggo di simak rangkaianya dan di buat yo lumayan hemat 250 ribu.
Contoh pakai input batray 9 volt yang bisa di charger
Catatan batray pakai yang bisa di charger ya .monggo hemat biaya rakit sendiri power bank.



atau pake regulator yang dapat diatur..

BATERE LAPTOP DROP JANGAN DIBUANG DULU..COBA NIH...

Assalamualikum..

sobat jagad..
kali ini ane mau share pengalaman ane memperbaiki batere laptop yang drop..lumayanlah buat temen-temen yang lagi galau dan batere drop tapi mau ganti baru bokek..coba dulu yach trik berikut...kalo gak parah banget berhasil kok..

Nih gan buat yang baterai Laptop atau handphone yang rusak atau bocor, ane punya trik memperbaikinya.

Berikut Cara Memperbaiki Baterai Laptop Dan HanPhone Yang Rusak

Siapkan bahan-bahan praktek, antara lain adalah :

- Baterai yang drop.
- Plastik bening yang bagus (baru).
- Pengikat.
- Freezer atau lemari es atau bisa juga kulkas (sama saja kan?).

Setelah semua lengkap kita mulai langkah selanjutnya.

1. Masukkan Baterai kedalam plastik dan bungkus rapat-rapat jangan sampai air bisa masuk kedalam plastik.

2. Selanjutnya baterai yang sudah dibungkus masukkan kedalam freezer dan biarkan selama 1 hari sampai 3 hari.

3. Bila telah selesai keluarkan baterai dari freezer dan plastik pembungkus, kemudian jemur baterai di bawah cahaya matahari sampai keadaan baterai kering, dan biarkan beberapa jam.

4. Langkah terakhir, pasang kembali baterai pada tempatnya, coba sobat perhatikan kondisi baterai apakah memang sudah bagus kembali atau belum.

Jika trik ini gagal, berarti baterai laptop agan2 sudah sangat2 rusak dan harus di ganti


kalau masih gagal coba diservice..ne caranya..


1. Cara memperbaiki baterai laptop rusak yang pertama ini mudah cepat dan tingkat keberhasilannya 100%, masalahnya mahal. Beli baterai laptop original ke dealer resmi laptop. Hampir semua merk laptop terkenal seperti laptop acer, HP-compaq, toshiba dll. memiliki devisi penjualan part laptop original. Namun harga jual baterai laptop ini cukup mahal, berkisar 500 ribu-1000 juta sesuai merek dan jumlah cell batteries laptop.

2. Cara memperbaiki baterai laptop rusak yang kedua, gantilah dengan baterai laptop OEM atau generik. Harga jual baterai laptop generik ini lebih murah dari harga jual baterai laptop original. Tapi keputusan ditangan pembaca bali service computer. Baterai laptop adalah salah satu part/bagian laptop yang paling cepat rusak, jika  baterai laptop original mampu bertahan 1-2 tahun, bagaimana dengan baterai laptop generik?

3. Cara memperbaiki baterai laptop rusak yang ketiga adalah ganti sendiri cell baterai. Baterai laptop biasanya tersusun dari beberapa cell baterai lithium. Jumlahnya berbeda-beda biasanya sesuai dengan harga jual laptop, ada yang berisi 4cell, 6cell dan 8 cell lithium batteries. Itulah sebabnya harga laptop yang mahal bisa lebih lama waktu pemakaiannya dibanding dengan laptop harga murah. Cell baterai laptop ini dijual di toko2 elektronika (bukan toko listrik ya). Harganya antara 80-150 ribu sesuai merk dan kapasitasnya. Soalnya jika beruntung, baterai laptop yang rusak atau drop dan tidak bisa di charge lagi biasanya tidak semuanya rusak, mungkin hanya 1-2 cell baterai laptop yang perlu diganti.

Cara-cara Memperbaiki Baterai Laptop Rusak

Berikut ini langkah cara-cara memperbaiki baterai laptop rusak dengan mengganti sendiri cell baterai.

1. Lepas baterai dari laptop dan bongkar casing baterai dengan menggunakan obeng minus atau pisau khusus pcb karena baterai laptop tidak dirancang untuk di service jadi tidak ada bautnya.




2. TUT TUT TUT DANGER ALERT !:) Hati-hati saat membuka casing baterai karena didalamnya ada rangkaian circuit board baterai. Jangan sampai tergores pisau dan jalurnya putus. Mulailah dari samping ke belakang agar rangkain yang di bagian colokan tidak tercongkel pada saat membuka baterai. Jangan mulai dari posisi socket/colokan karena di situlah lokasi rangkaian circuit baterai laptop. Proses yang rapi juga membuat kondisi casing tetap baik dan 'pantas' untuk dipasang kembali ke laptop.



3. Setelah terbuka, buat skema rangkaian baterai laptop sesuai aslinya, dan skema ini bisa berbeda sesuai merk laptop. Kita bisa photo pakai HP dulu agar tidak bingung saat memasangnya lagi.
Lepas solderan baterai dari rangkaian.






TUT TUT TUT DANGER ALERT !(..he he) Perhatikan juga sebelum lepas solderan battery yang akan diperbaiki/diganti. Saat menggunakan solder jangan terlalu lama karena baterai lithium bisa MELEDAK. Musuh utama baterai lithium adalah panas.
Cari kode nomor ukuran cell baterai, misalnya tertulis 18650 artinya adalah panjang cell baterai 18 milimeter dan besarnya lingkar cell baterai 65 milimeter. Usahakan beli baterai laptop yang sama agar cell bateries dapat dimasukkan pada casing baterai laptop. Kalaupun besarnya beda, janganlah terlalu besar selisihnya. Yang penting masih muat di case baterai laptop.

Semua tegangan/voltase Lithium battries laptop 3.6 volt, tapi kapasitasnya daya (mAH) berbeda. Usahan beli cell baterai laptop yang sama persis. Lebih besar lebih baik. Analoginya seperti 1 botol air 500ml dan 1000ml (1Liter), sama 1 botol tapi beda isinya. Jika bingung, bawa saja baterai yang rusak ke toko penjual baterai dan mintalah ukuran yang sama.
Setelah terlepas semua cek satu-persatu baterai lithium yang mati (death cell). Lalu gantilah cell baterai yang rusak dengan baterai lithium yang baru.

TUT TUT TUT DANGER ALERT bahaya lagi :). Pemasangan cell batteries baru dengan memperhatikan posisi + -, pemasangan baterai laptop baru yang terbalik dapat membuat baterai lithium MELEDAK.

Pastikan pemasangan cell lithium batteries sesuai dengan skema yang sudah dibuat. Cek ulang rangkaian dengan AVO/multi tester.

Susun rangkaian cell batteries laptop yang baru kedalam casing kembali. Gunakan lem 'glue stick' atau 'alteco'/Lem G *harganya 5 ribuan ditoko besi/toko kelontong. Jika ada bagian case yang rusak saat pembongkaran, bantu pemasangan dengan meletakkan potongan kain kasa atau kapas agar ada media lem untuk merekat. Usahakan serapi mungkin.
Cara memperbaiki baterai laptop rusak yang ketiga selesai.
Jika kita tidak cukup yakin bisa untuk melakukan cara ini sendiri, sebaiknya minta bantuan teman yang paham elektronika atau tukang servis tv dll. Bisa saja mereka tidak mengerti soal laptop, tetapi dengan bantuan keterangan cara-cara memperbaiki baterai laptop rusak yang disertai gambar diatas mereka akan memahami dengan mudah termasuk bahaya resikonya. Ada juga layanan service laptop yang memahami soal listrik dan cukup kreatif, kita bisa menggunakan bantuan jasa servis laptop seperti mereka. Biasanya biaya jasanya pemasangan cell baterai rusak hanya sekitar 100 ribuan*diluar harga cell baterai laptop rusak yang diganti.

Bali service computer menyarankan cara memperbaiki baterai laptop rusak ini berdasarkan pengalaman, namun tetap mengingatkan resiko yang bisa terjadi. Lihat artikel cara agar baterai laptop awet disini. Baterai lithium sangat rentan panas (terutama saat menyolder) dan kandundungan kimia didalamnya dapat menyebabkan ledakan. Laporan baterai lithium yang meledak bahkan pada saat penggunaan normal dapat terjadi. Pastikan cukup memahami prinsip dasar elektronika bagi yang melakukan sendiri cara-cara memperbaiki baterai laptop rusak..

BEBERAPA KERUSAKAN YANG SERING TERJADI PADA LAPTOP DAN CARA MEMPERBAIKI

Assalamualaikum..

sobat jagat..maaf lama tidak posting..

karena kesibukan mbangun rumah dan toko..tapi karena masih ada pasien walaupun rumah sudah dibongkar. yo tetep nambahi posting. nggak apa-apalah sementara copas dulu..tapi tetep semagat tim jagat copas dan negcek sendiri sehingga tidak menyesatkan temen-temen...

berikut ane copas masalah laptop dan penyebab serta beberapa tips memperbaiki yang ane anggap cocok..

Kerusakan Laptop dan Cara Memperbaikinya

Di kehidupan serba modern ini, terutama bagi orang yang menempuh pendidikan atau bekerja di kantoran, keberadaan laptop sangatlah penting. Laptop memberi kemudahan untuk menyelesaikan berbagai jenis tugas terutama untuk menyimpan,mengolah, dan mencetak data. Laptop juga mempermudah dalam mendapat informasi dan berhubungan dengan orang lain dengan adanya internet. Sebelum menjelaskan lebih lanjut, saya menyarankan sobat membaca juga mengenai Panduan Cara Memperbaiki Laptop yang Rusak, panduan ini bagus dimiliki orang yang ingin bisa memperbaiki laptop.

Namanya alat elektronik, lapto suatu waktu pasti akan mengalami kerusakan. Berikut ini adalah berbagai jenis kerusakan laptop dan cara memperbaikinya :

1. Laptop Mati Total

Laptop mati total dimana ketika laptop dipasang adaptor AC ke laptop, tidak ada lampu menyalakan sama sekali. Serta ketika menekan tombol power, tidak ada reaksi yang terjadi. Laptop tampaknya benar-benar mati, tidak ada suara, tidak ada indikasi hidup.

Kemungkinan Penyebab dan Solusi Memperbaikinya:

1). AC adaptor gagal dan baterai habis sepenuhnya. Pertama-tama, uji AC adaptor. Jika memang mati, ganti adaptor.

2). DC jack terlepas dari motherboard (atau DC jack rusak) dan laptop tidak memperoleh daya listrik dari adaptor AC. Dalam hal ini jack DC harus diganti.

3). Motherboard Laptop rusak. Jika itu terjadi, kemungkinan besar laptop tidak layak diperbaiki.
2. Laptop menyala tapi layar blank.

Laptop menyala, lampu LED pada laptop nyala, pendinginan kipas bekerja tapi tidak ada yang muncul di layar. Layar benar-benar hitam dan kosong. Tidak ada gambar di layar sama sekali, bahkan gambar sangat redup juga tidak ada.

Kemungkinan Penyebab dan Solusi Memperbaikinya :

1). Masalah mungkin disebabkan karena kegagalan memori. Modul memori gagal dan laptop tidak menyala karena itu. Dalam hal ini Anda dapat mencoba reseating modul memori untuk memastikan kontak yang baik dengan slot. Anda dapat mencoba melepas modul memori satu per satu dan menguji laptop dengan hanya satu modul memori yang terpasang. Anda dapat mencoba mengganti modul memori dengan modul baru.

2). Jika reseating / mengganti modul memori tidak membantu, coba lepas hard drive, DVD drive, modem, kartu wireless, keyboard, dll. Dengan kata lain, bongkar laptop dan hanya terpasang peralatan minimal dan uji lagi. Jika laptop masih tidak menyala, kemungkinan besar kegagalan

motherboard atau prosesor.
3. Laptop menyala dan lalu mati lagi.

Laptop menyalakan tanpa menunjukkan gambar apapun pada layar. Setelah beberapa detik laptop akan mati dengan sendirinya. Kemudian menyala dan mati lagi. Ini terus terjadi sampai laptop kita matikan secara total.

Kemungkinan Penyebab dan Solusi Memperbaikinya :

1). Kemungkinan besar hal itu terjadi karena beberapa jenis kegagalan motherboard. Anda dapat mencoba reseating / mengganti memori seperti yang saya jelaskan di masalah

2). Jika tidak membantu, berarti  kerusakan motherboard. Dalam kebanyakan kasus, sangat sulit mengganti motherboard, lebih baik membeli laptop baru.
4. Laptop sangat bising.

Laptop menyala dan semuanya bekerja dengan baik, namun tibul beberapa keanehan yaitu suara bising dan berderak. Beberapa laptop membuat suara setiap saat, laptop lain hanya sebentar-sebentar.

Kemungkinan Penyebab dan Solusi Memperbaikinya :

Dalam kebanyakan kasus kebisingan ini berasal dari kipas pendingin atau hard drive laptop. Jika laptop membuat kebisingan ketika kipas pendingin mulai berjalan, kemungkinan besar rusak. Pasang kembali kipas pendingin. Jika laptop membuat suara bahkan ketika kipas tidak berputar, mungkin itu berasal dari hard drive. Back up semua data pribadi dari hard drive sesegera mungkin, kerusakan total dapat terjadi setiap saat. Pasang kembali hard drive.
5. Laptop mati atau macet ketika sedang digunakan.

Laptop menyala dan berjalan dengan benar, tetapi setelah beberapa saat langsung hang atau mati tanpa peringatan apapun. Ketika itu terjadi, laptop terasa panas di bagian bawah. Juga, kipas pendingin bekerja lebih keras dari biasanya.

Kemungkinan Penyebab dan Solusi Memperbaikinya :

Kemungkinan besar ini adalah masalah panas processor. Hal ini terjadi karena modul pendingin tersumbat dengan debu dan laptop tidak bisa “bernafas” dengan benar. Laptop dimatikan atau macet karena prosesor (CPU) terlalu panas. Bersihkan kipas pendingin dan heatsink untuk memperbaiki masalah.
6. Baterai laptop tidak terisi.

Baterai laptop tidak terisi dengan benar bisa disebabkan dua kemungkinan; tidak sama sekali ataukah setelah Anda mengatur posisi konektor adaptor AC di dalam konektor daya pada laptop.

1). Kerusakan baterai. Jika baterai benar-benar tidak terisi sedikitpun, coba gunakan dulu baterai saja. Jika tidak membantu, keluarkan baterai dan coba jalankan laptop hanya dari AC adaptor. Jika laptop berjalan dengan baik dari adaptor AC tetapi tidak mengisi baterai sama sekali, kemungkinan besar baterai rusak atau masalah motherboard. Cobalah mengganti baterai dulu.

2). Lepas konektor daya DC. Jika pengisian baterai berhenti setelah Anda mengatur posisi ujung adaptor AC di dalam konektor, berarti DC jack bermasalah.
7. Layar jadi gelap sementara laptop berjalan.

Laptop start dengan benar, tetapi setelah beberapa saat lampu layar mati. Gambar masih muncul di layar tetapi sangat gelap. Dalam beberapa kasus lampu layar tidak pernah start tetapi Anda masih bisa melihat gambar yang sangat samar di layar. Dalam semua kasus video laptop tampaknya baik-baik saja jika menggunakan monitor eksternal atau TV.

Kemungkinan Penyebab dan Solusi Memperbaikinya:

Kemungkinan besar itu baik inverter layar atau lampu layar backlight (CCFL) rusak. Keduanya jika rusak sangat mirip dan menyebabkan cahaya layar redup. Untuk trobuleshoot jenis kegagalan secara efektif, Anda memerlukan beberapa suku cadang: baik inverter kerja baru atau lampu backlight yang dikenal masih baik.
8. Laptop memiliki gambar aneh atau kacau di layar.

Laptop nyala dengan benar tetapi di layar menunjukkan gambar buruk atau kacau.

Kemungkinan Penyebab dan Solusi Cara Memperbaikinya :

1). Kegagalan Kartu grafis. Pertama-tama, uji laptop Anda dengan output gambar pada monitor eksternal. Jika Anda melihat masalah yang sama pada layar eksternal, kemungkinan besar ini adalah kegagalan kartu grafis.

2). Jika masalah hanya muncul di layar laptop, dapat dikaitkan dengan salah satu dari berikut: koneksi yang buruk antara kabel video dan motherboard atau layar LCD atau kabel video gagal atau layar LCD gagal.
9. Beberapa tombol keyboard laptop berhenti bekerja.

Laptop menyala dan berjalan dengan baik tetapi beberapa tombol keyboard tidak bekerja sama sekali atau karakter yang salah ketik.

Kemungkinan Penyebab dan Solusi Cara Memperbaikinya :

Kemungkinan besar beberapa tombol keyboard gagal. Keyboard laptop tidak dapat diperbaiki. Jika beberapa tombol berhenti bekerja, Anda harus mengganti keyboard.
10. Tombol keyboard laptop hilang atau rusak.

Sebuah tombol hilang dari keyboard laptop.

Solusi Cara Memperbaikinya :

Jika tombol hilang dari keyboard, masih mungkin untuk memperbaikinya tanpa mengganti seluruh keyboard. Mudah-mudahan Anda tidak merusak engsel tombol. Jika Anda memiliki banyak tombol hilang, mungkin masuk akal untuk mengganti seluruh keyboard.
11. Laptop membuat suara beep yang berulang pada startup.

Ketika menghidupkan laptop tapi tidak ada video di layar. Sebaliknya, laptop membuat suara bip berulang-ulang. Laptop akan jalan norman kebali jika menekan salah satu pada tombol keyboard.

Kemungkinan Penyebab dan Solusi Cara Memperbaikinya

Kemungkinan besar itu terjadi karena ada tombol terjebak pada keyboard. Dalam hal ini Anda harus mengganti keyboard.
12. Cairan tumpah di laptop. Anda menumpahkan sesuatu pada laptop dan laptop berhenti bekerja.
Cara Memperbaikinya :
Tumpahan cairan yang sangat berbahaya dan tak terduga. Jika itu terjadi, matikan laptop, keluarkan baterai dan jangan menggunakannya sampai semua bagian internal diperiksa dari kerusakan cair.

tambahannya nanti saja kalo rumah udah jadi..hehe

semoga bermanfaat..
alhamdulillah..
