BELAJAR ARDUINO

Assalamualaikum..

halo sobat jagad..gimana kabarnya?..moga selalu sehat..

kali ini tim jagad akan memposting masalah arduino nih temen-temen..jadi ceritane tuh kemarin ane didatengin ama beberapa orang..maen kekontrakanku..eh tak taunya minta dibuatin skripsi..usut punya usut skripsinya membuat alat dari Arduino project...

kok masih tau aja..padahal ane udah gak buatin skripsi selama satu tahun lho..di mintai tolong ya udah dicoba dulu...alat saya bawa dulu..malemnya ane cek alhamdulillah mulai paham..

dan selanjutnya memprogram alat sesuai orderan...

belajar dari awal yuk..yang masih newbi pake breadboard yach..

Tutorial Breadboard untuk Arduino

BlinkingLEDArduinoStarterKit300
Apa itu breadboard?
Breadboard adalah board yang digunakan untuk membuat rangkaian elektronik sementara dengan tujuan uji coba atau prototipe tanpa harus menyolder. Dengan memanfaatkan breadboard, komponen-komponen elektronik yang dipakai tidak akan rusak dan dapat digunakan kembali untuk membuat rangkaian yang lain. Breadboard umumnya terbuat dari plastik dengan banyak lubang-lubang diatasnya. Lubang-lubang pada breadboard diatur sedemikian rupa membentuk pola sesuai dengan pola jaringan koneksi di dalamnya.
Breadboard yang tersedia di pasaran umumnya terbagi atas 3 ukuran: mini breadboardmedium breadboard atau large breadboard. Mini breadboard memiliki 170 titik koneksi (bisa juga lebih). Kemudian medium breaboard memiliki 400 titik koneksi. Dan large breadboard memiliki 830 titik koneksi.
Mini Breadboard dan Layout Koneksi
Perhatikan gambar diatas, sebuah mini breadboard dengan 200 titik koneksi. Pada bagian kanan dapat dilihat pola layout koneksi yang digambar dengan garis berwarna biru. Pada breadboard tersebut dapat dilihat penulisan huruf A, B, C, D, E, F, G, H, I dan J. Kemudian ada angka 1, 5, 10, 15 dan 20. Huruf dan angka ini membentuk semacam koordinat. A1, B1, C1, D1 dan E1 saling berhubungan sesuai pola koneksinya (lihat kembali garis berwarna biru). Begitu juga A2 –> E2, A3 –> E3, F1 –> J1, F2 –> J2 dan seterusnya. Dengan memahami pola koneksi ini kita sudah bisa memakai breadboard untuk keperluan prototipe rangkaian sehingga dapat menempatkan komponen elektronik secara tepat sesuai gambar rangkaian yang dimaksud.
Medium Breadboard dengan 400 titik
Layout Koneksi Medium Breadboard
Gambar diatas adalah medium breadboard dengan 400 titik koneksi. Medium breadboard ini biasa juga disebut half (setengah) breadboard. Karena ukurannya kurang lebih setengah dari ukuran large / full breadboard dengan 830 titik koneksi.
Setelah mengetahui dasar-dasar tentang breadboard, kita coba menggunakannya denganArduino. Rangkaian dasar yang biasa dipakai untuk belajar Arduino adalah Blinking LED.
Skema rangkaian untuk Blinking LED
Setelah kita mengetahui rangkaian apa yang akan dibuat, selanjutnya adalah penerapannya menggunakan breadboard dan Arduino.
Blinking LED menggunakan Arduino
Gambar diatas adalah simulasi rangkaian Blinking LED dengan memakai software Fritzing. Berikut adalah gambar asli dari rangkaian tersebut menggunakan Arduino Starter Kit.
Blinking LED menggunakan Arduino Starter Kit
Bagaimana, mudah bukan?
Nah berikut ini kami tampilkan schematic untuk motor driver menggunakan IC L293D (Quadruple Half-H Drivers).
Motor Driver dengan L293D
Simulasi rangkaian pada breadboard menggunakan Fritzing untuk motor driver tersebut dapat dilihat pada gambar dibawah ini.
Simulasi Motor Driver dengan L293D pada breadboard
Demikianlah tutorial singkat mengenai penggunaan breadboard bersama dengan Arduino
setelah tahu alatnya..lanjut tutorial bahasa pemrogramannya..

Rabu, 26 November 2014

MODIFIKASI GACUN PADA POWER SUPLY TV / MONITOR LCD

Assalamualaikum..

halo sobat jagad gimana kabarnya?..baik kan...

kali ini ane masih akan posting masalah TV lcd servisan ane yang masih belum jadi karena rusak power suplynya..

ane dapat referensi lagi untuk modifikasi menggunakan gacun astelo..semoga berhasil..

berikut cara modifikasinya...dilanjut yuk monggo..

Cara memasang regulator GACUN/ ASTELO pada Tv dan Monitor LCD

Regulator Gacun ini memang gampang-gampang susah cara memasangnya.
Apalagi tegangan yang dibutuhkan harus konstan dan stabil.

Pada prakteknya ternyata saat dipasang pada powersuply Monitor atau TV LCD sering dijumpai tegangan mendut-mendut pabila di adjust pada tegangan yang kita inginkan.

Misalnya kita ingin menjust tegangan 5v pas, ternyata tegangan mendut2 terus seperti lagu dangdut dan mau stabil apabila dijust hingga 7 atau 8v bisa-bisa jebol IC micom..

Caranya mudah sekali sama seperti pada aturan pemasangan yaitu:

  1. Kabel Hitam ke Ground.
  2. Kabel Merah ke Drain/ Colector.
  3. Kabel biru dibiarkan saja atau di putus.
  4. Dan memberikan tegangan umpan balik pada pin 7 vcc IC UC3842.


Mudah sekali bukan?? selamat mencoba..!!

artikel ini ane copas dari http://ilmubengkel.blogspot.com/2012/09/memasang-gacun-pada-tv-atau-monitor-lcd_7.html..

semoga bermanfaat..terimkasih..wassalamualaikum..

Kamis, 20 November 2014

Universal board LCD TV

Assalamualaikum..

halo sobat jagad..gimana kabarnya?...semoga sehat selalu..

kali ini ane mau posting nih temen-temen masalah universal board lcd..kenapa ane posting kasus ini, dikarenakan ane ada laptop lcd tua dan juga punya servisan monitor lcd yang sudah gak karuan bentuknya..

iseng-iseng nyari referensi buat memperbaiki eh malah nemu artikel yang jual universal board lcd tv..jadi tuh lcd ane bisa kepake lagi..

artikelnya ane copas dari forum kaskus ya teman-teman..semoga membantu...

monggo dilihat..



Universal LCD controller adalah sebuah driver board controller yang berfungsi untuk mengubah Layar panel LCD menjadi sebuah Layar display LCD sehingga dapat digunakan sebagai display monitor dan TV, dengan support input : VGA,HDMI,AV in,Audio in,Audio out,USB,TV.
Dengan kata lain LCD controller board ini adalah solusi alternatif untuk mengganti mainboard LCD anda yang rusak. atau dapat juga dipasang pada panel LCD/LED bekas TV/Monitor/Bekas notebook & Laptop.

LCD controller board ini kompatible dengan sebagian besar panel LCD/LED type LVDS single ch dan dual ch. Support size 10” – 32”, resolusi up to 1920x1080 (Full HD) , Instalasi mudah
,upgrade firmware bisa lewat USB, startup logo dapat disesuaikan dengan permintaan (by request)


Specifications

1.LCD TV main board model T.VST29.03(TSUMV59XU)
2.Supports resolution up to 1920x1080.
3.Support VGA,HDMI,AV,Audio,USB,TV


Function Description

1.Main chip : TSUMV59XU
2.VGA+HDMI+AV+Audio+USB+TV(PAL, SECAM)
3.Panel interface:Single/Dual Channel LVDS
4.Support Resolution: Up to 1920*1080@60HZ
5.Working voltage:+12V
6.Power to panel:+3.3V/+5V/+12V
7.OSD language:English, French, German, Italian, Spanish, Portuguese, Russian(optional)
8.Key function: CH-/CH+/MENU/VOL-/VOL+Souce/Power(Control by remote control)
9.Audio output power:2x2.5W(4O)
10.Standby Power Consumption 11.Support IR Control
12.Support USB firmware upgrade and media player function
13.Dimension(mm):189.5(L)*43(W)*17(H)


USB Support File Ext :

.avi/.mp4/.mkv/.dat/.vob/.rmvb/.mp3/.wma/.jpg/.bmp/.png/.txt

Part yang diperlukan untuk mengubah Panel LCD Menjadi display Monitor dan TV:Quote:1.LCD Controller Board T.VST29.03(TSUMV59XU)
2.LVDS Cable ( disesuaikan dengan model panel LCD yg akan dipakai)
3. Inverter LCD CCFL / Converter LED ( Disesuaikan dengan jenis dan jumlah lampu backlight)
4.Power Supply 12Volt / 4Ampere



Instalasi dan PenampakanQuote:Quote:
Quote:STARTUP LOGO


Quote:USB SOURCE

Quote:VGA/HDMI SOURCE

Quote:TV SOURCE




Ne hasil dari temen-temen yang sudah experiment :

Apa yang perlu dilakukan jika ketemu LCD mati...

Assalamualaikum..

halo sobat jagad..

lanjut yach..karena masih belum ada solusi untuk penyakit tv lcd sharp yang mati total..ane gak menyerah buat nyari tau caranya memperbaiki walupun harus modifikasi...

ne ane copas dari kang marsono tv..

Kami sering mendapat pertanyaan teknisi pemula yang baru belajar reparsi LCD. Apakah yang harus dilakukan pertama kali jika menjumpai LCD (1) Mati total atau (2) Stand-by atau (3) Layar gelap. Menjawab pertanyaan seperti ini, maka perhatikan cara kerja LCD dengan contoh gambar blok diagram yang kami ambil dari training-manual LCD LG seperti gaambar dibawah.


  • Saat listrik dicolokkan – yang pertama terjadi adalah sebuah sub power-supply kecil akan menyediakan tegangan stand-by 5v untuk bagian mikrokontrol pada Main pcb.
  • Mikrokontrol jika telah menerima tegangan 5v – maka lampu stand-by akan menyala merah.
  • Jika tombol power ditekan – maka mikrokontrol pertama kali akan mengecek setiap bagian apakah telah bekerja secara normal yaitu dengan ditandai lampu indikator yang kedip-kedip.
  • Jika ada sesuatu yang tidak beres, maka lampu akan kembali menyala stand-by
  • Jika semuanya normal, maka mikrokontrol akan memberikan perintah “on” yang biasanya berupa tegangan “high” ke bagian power-supply sehingga SMPS Utama akan mulai bekerja menghasilkan tegangan 12v/24v untuk Main pcb dan Inverter pcb (ballast). Sirkit kontrol on-off ke SMPS Utama umumnya dilakukan melalui sebuah Photo-coupuler
  • Lampu backlight segera akan menyala setelah menerima (1) tegangan supply 24v, (2) perintah “inverter On” dan (3) tegangan PWM-DIM dan BRITanalog-DIM

clip_image002


Fungsi PWM-DIM atau BRITanalog-DIM
  • Kedua sistim ini fungsinya sama, hanya cara kerjanya yang sedikit berbeda. Biasanya Inverter hanya menggunakan salah satu dari dua macam sistim ini. Sistim berfungsi untuk mengatur gelap-terangnya lampu back-light. Pada LCD klas murah umumnya menggunakan Analog-dim dengan tegangan tetap sehingga nyala lampu backlight tidak bisa diadjust.

Inverter-Backlight protek.
Pada model tertentu kadang diperlengkapi sistim protek jika ada masalah pada Inverter pcb.
Pada LCD yang tidak diperlengkapi sistim inverter-backlight protek, maka LCD akan tetap hidup tetapi layar tetap gelap jika inverter-lampu backlight bermasalah.
Pada LCD yang diperlengkapi sistim protek, maka LCD akan kembali mati stand-by jika inverter atau lampu backlight ada yang bermasalah. Ada satu jalur kabel tambahan yang dinamakan “ERROR” dari Inverter pcb ke Main pcb sebagai kontrol protek.

Data tegangan :
  • Kontrol power on-off    St-by 0v, Power-on 4v
  • Inverter on-off              St-by 0v, Inverter-on 4v
  • PWM-DIM                      St-by 0v, Power-on 1 ~ 3.3v
  • Analog-DIM                   St-by 0v, Power-on 1.8v
  • Error out                       St-by 5v, Hidup normal 0v, protek 4v


TROBELSHUTING
Mati total
  • Cek apakah ada tegangan 5v ke mikrokontrol pada Main pcb.
  • Kemungkinan SMPS kecil untuk stand-by rusak

Mati stand-by
  • Periksa apakah sudah ada tegangan kontrol “power-on” dari Main pcb
  • Jika tidak ada berarti mikrokontrol atau Main pcb rusak
  • Jika telah ada maka kemungkinan SMPS utama belum mau bekerja sehingga belum keluar tegangan 12v/24v

Layar gelap, suara ada
  • Berarti Inverter belum bekerja sehingga lampu backlight belum menyala.
  • Periksa apakah telah ada (1) tegangan supply 24v, (2) tegangan ”inverter on” dan (3) tegangan Dimming.
  • Jika semua tegangan telah ada berarti Inverter rusak.


**************************
Kamus :
  • BL-on = Backlight on atau Inverter on
  • A Dim = Analog Dimmer
  • ERR = Error-out

semoga bermanfaat

LCD Sharp Aquos 32” byar-pet 3x kemudian kembali st-by

Assalamulaikum..

sobat jagad...

ane masih belajar dari master kang marsono TV...ini kayaknya bisa bantu ane mengatasi masalah servisan yang sudah lama gak ada perkembangan..

kasus TV yang ane hadapi tuh..TV sharp LCD 32 in mati total..kalau power suplay tak lepas dari mainboard tuh tegangan skunder keluar..kalao tak pasang jadi 0...pas tak telusuri dioda untuk 400 volt konslet..trus tak blikan ditoko..karena nggak ada yang sama pesis ane beli dengan ukuran yang lebih tinggi..

setelah tak pasang..eh sama aja...kalau tegangan menuju IC BD yang untuk inverter tak lepas tegangan tidak drop..tapiane masih bingung harus apa..kalau emang itu beli dimana..maklum masih newbi...



ini photo penampakanya
solusi berikut udah ane cek n normal..

Power supply LCD berbeda dengan dengan power supply TV konvensional ,Perbedaan adalah adanya rangkaian DC-DC converter yang diadopsi oleh LCD ,Cara kerja rangkaian ini adalah menaikan tegangan Hasil penyearah yang dihasilkan oleh diode Bridge .Pada TV konvensional ,setelah di searahkan oleh diode langsung di filter oleh ELCO 220Uf/400Volt ,Namun untuk LCD sebelum masuk ke ELCO terlebih dahulu masuk ke rangkaian dc-dc (IC HS01G) konverter  untuk menjaga tegangan di elco 220uf tetap terjaga walaupun ac input mengalami penurunan .supaya kerja transistor fet tidak terlalu berat .
Sistim smps sekarang ini banyak menggunakan transistor FET dan ic smd  yang sangat kecil kecil ,.khusus tv lcd sharp ini menggunakan ic TBFBN6754MR sebagai driver SMPS nya ,
power supply sharp lcd 32
Langkah langkah dalam pengecekan power supply bila modul ini tidak  bekerja
  1. pastikan tegangan di elco C615 sudah ada tegangan DC sekitar 300V
  2. Periksa sekring F501 jangan sampai putus ;jika sekring putus cek semua FET q707-q710(5N53) dan q502 K4013
  3. cek tegangan vcc IC driver smps no 2 pada gambar harus ada tegangan sekitar 100 volt
  4. pastikan di rangkaian sekunder keluar tegangan 8 volt pada saat  standby dan 12 volt jika sudah on .
kejadian yang sering dihadapi adalah tegangan di titik 2 nilainya drop ,dikarenakan ic driver smps rusak ,Jika ada lonjakan listrik atau ada petir  titik 2 ini langsung terhubung ke jala jala PLN dan kebanyakan konsumen membiarkan Tv dalam keadaan stby walaupun tv tidak dihidupkan dalam jangka waktu yang lama .inilah penyebab tv ini mengalami kerusakan .
sebaiknya memutuskan aliran listrik ke tv jika tv tidak dihidupkan dalam jangka waktu yang lama atau kalau cuaca mendung dan ada petir .
memasang diode zener pengaman di titik nomor 2 misalnya R2M.
http://blog.digitalmas.co.id/mengatasi-maslah-power-suply-lcd-sharp/

BELAJAR TV LCD -- Belajar LVDS

Assalamualaikum..

halo sobat jagad..

lanjut lagi yuk belajarnya....setelah lcd, inverter, power suply sekarang kita beljar tentang LVDS..
apa itu LVDS yuk kita simak yuk...ane copas dari blognya kang marsonotv

monggo dilanjut...

LVDS


Data gambar-bergerak merupakan transfer-data yang membutuhkan kecepatan sangat tinggi. Makin tinggi resolusi gambar  makin tinggi kecepatan transfer-data yang dibutuhkan. Hal ini menyebabkan timbulnya berbagai macam problem antara lain seperti (a) kebutuhan band-width yang lebih banyak, (b) pemakaian daya listrik yang lebih besar, (c) menimbulkan gangguan noise frekwensi tinggi. Ada beberapa macam teknologi sistim transfer-data  seperti misalnya RS422, RS485, SCSI.
LVDS atau Low Voltage Differential Signaling adalah merupakan salah satu teknologi sistim data-tranfering yang mampu menjawab  problem-problem seperti disebutkan diatas. LVDS mempunyai karakteristik seperti :
  • ·Data-transfer dengan kecepatan tinggi
  • Amplitude sinyal data kecil, sekitar 200 hingga 300 milivolt
  • Kebutuhan daya listrik rendah
  • Sedikit menimbulkan noise
  • Bekerja pada tegangan sangat rendah rendah
  • Menggunakan sepasang kabel yang dipelintir (twisted) dan tidak menggunakan ground sebagai referensi sinyal
  • Data yang dikirim merupakan serial-data, sehingga dapat mengurangi jumlah kabel konektor
  • Relatip murah dibanding teknologi lain

Sirkit LVDS terdiri dari :
  • LVDS transmiter - sirkit ada pada bagian main-pcb
  • LVDS receiver – sirkit ada pada bagian pcb TCON yang merupakan kesatuan dari Front Panel Display
  • Konektor kabel LVDS
clip_image002(gambar diambil dari Sanyo Training Manual)

Gambar dibawah merupakan blok diagram sirkit LVDS interface.
clip_image004(gambar diambil dari Sanyo Training Manual)

clip_image006clip_image008
  Contoh gambar kabel LVDS


Kerusakan yang dijumpai pada bagian LVDS
  • Karena sinyal LVDS levelnya rendah, maka jika konektor mengalami oksidasi atau kurang kontak – akan menyebabkan gambar kadang hilang, gambar cacat atau hilang sama sekali
  • Kerusakan pada sirkit transmiter
  • Kerusakan pada sirkit receiver
  • Tidak ada tegangan suply Vcc

++++++++++++++++++++++++


Komentar dari Sarif TV :


  • Makasih artikelnya, bagus sekali.
  • Masalah kabel yang di pelintir, saya pernah terkecoh - dulu nyambung kabel lvds tidak saya pelintir - dan hasil gambarnya hancur berantakan.
  • Pernah juga tv sharp aslinya kabel nggak di pelintir, cuma ada isolasi/pengikat di kedua ujungnya dan dengan tidak sengaja memindahkan ikatan tersebut - hasilnya gambar juga berantakan.

terimakasih semoga bermanfaat..

BELAJAR TV LCD -- Belajar backlight Inverter LCD

Assalamulaikum..

halo sobat jagad..

lanjut lagi yuk beljare tentang tv lcd..sekarang ane beljar tentang inverter LCD...
monggo disimak..ane copas dari blognya kang marsonotv...

Memahami sirkit backlight Inverter CCFL


Bagian-bagian dari sirkit CCFL Backlight Inverter
  • IC Driver atau Kontroller : sebagai pembangkit pulsa osilator frekwensi tinggi ( sekitar 50-150KHz)untuk men-drive FET output amplifiter, kontrol proses protek, dan mengatur kestabilan nyala lampu CCFL
  • FET output amplifer :  ada bermacam bentuk konfigurasi, tegangan suply ada yg 12v, 24v, 400v, ada yang berbentuk Fet tunggal dan ada pula yang berbentuk IC yang berisi 2 buah Fet.
  • Tranfo HV (high voltage) : untuk memperoleh tegangan tinggi.
  • Sirkit protektor dan umpan balik (feedback) ; dari lampu CCFL ke ic driver

Sirkit protektor CCFL Backlight
  • Sirkit inverter protektor akan mematikan backlight driver jika ada masalah pada tegangan tinggi Hv atau lampu CCFL. Kecuali itu pada model-model tertentu kadang diperlengkapi dengan protektor yang akan mematikan pesawat LCD kembali ke posisi st-by jika ada masalah pada bagian inverter/lampu ccfl.
  • OVL = Over Voltage protektor - jika tegangan tinggi dari tranfo HV over, maka ic drive akan tidak bekerja . Over voltage dapat menyebabkan umur CCFL lebih pendek
  • OLP = Open Lamp protektor – jika salah satu lampu tidak menyala maka Ic drive akan tidak bekerja
CCFL Dimmer :
Umunya lampu backlight pada pesawat LCD dapat diatur terang-gelapnya. Ada 2 macam cara pengaturan, yaitu :
  • PWM dim – mengatur waktu lamanya penyalaan. disini sebenarnya lampu menyala hidup-mati dengan frekwensi tinggi)
clip_image002[7]
  • Analog dim – disini yang diatur adalah besar kecilnya tegangan/arus yang masuk ke CCFL

Nama macam-macam bentuk konfigurasi sirkit backlight Inverter :
clip_image002
Push-pull Inverter

Half-Bridge Inverter

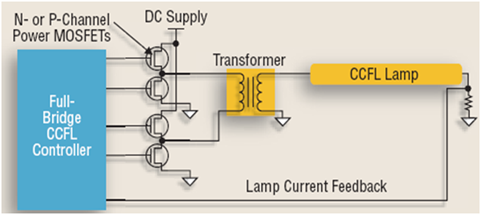

Full-Bridge Inverter

Macam-macam bentuk konfigurasi sirkit Backlight Inverter dimana bagian output yang menggunakan Power FET yang lokasinya pada Hot chasis, dan IC Driver pada Cold chasis.
imageifb & Vfb dapat menggunakan photocoupler atau tranfo

Cara pemasangan lampu backlight
  • Edge lighting. Menggunakan lensa kotak dan lampu dipasang dibagian atas-bawah.  Dipakai untuk layar kecil dibawah 22 inch
clip_image002[9]
  • Direct-lighting. Dipasang dibagian belakang layar LCD. Digunakan pada layar besar
clip_image004

TROUBLESHOOTING
Backlight tidak nyala :
  • Cek tegangan suply Vcc
  • Cek tegangan kontrol BL-on/Enable/Inv On-Off
  • Cek tegangan dimmer - biasanya hanya salah satu yg dipakai (Analog atau PWM)

Catatan :
  • Pin-ERR normal “L”.
  • Jika backlight ada masalah, maka akan berubah menjadi “H” dan pesawat akan mati st-by.
  • Tidak semua pesawat diperlengkapai dengan fasilitas ini.
  • Backlight tidak nyala/tidak kuat ngangkat pada model Power FET yang terpasang pada hot chasis dapat disebabkan karena sirkit PFC tidak kerja (tegangan 300v tidak berubah menjadi 400v pada elko besar).

BELAJAR TV LCD -- Belajar Power SuplyLCD

Assalamualaikum..

gimana sobat jagat siap lanjutkan beljarnya yach...

ne lanjutan postingan sebelumnya yach..biar gak terlalu jenuh tak buat terpisah-pisah aja sesuai kebutuhan..

sumbernya tetep dari blognya kang marsonotv yach...ane cuma copas buat belajar..

monggo dilanjut..
