BEBERAPA KERUSAKAN TV LCD...

Assalamualaikum..

halo sobat jagad gimana kabarnya?..semoga semakin barokah hidupnya..

karena sekarang mulai banyak TV lcd maka tim jagad akan menambah informasi mengenai kerusakan TV lcd..walaupun copas ci..hehe..tapi semoga bermnafaat lah..

monggo kang..ane copas dari blog sebelah..yang juga copas dari beberapa xumber..

copas from...http://belajartvlcd.blogspot.com/2014/07/koleksi-kerusakan-tv-lcdled-samsung.html

koleksi kerusakan tv lcd/led samsung



LCD Samsung LA32S81B Susah start
    Problem :
LCD Samsung LA32S81B jika kita coba hidupkan terkadang langsung mau terkadang juga tidak mau, lampu indikator tampak berfungsi dengan normal/ susah start lebih singkatnya.

Model LCD Samsung:


      Apakah yang menyebabkannya ? segera kita selidiki.

Power supply menjadi sasaran utama untuk diadakan pemeriksaan, setelah kita lepaskan casing dengan jelas kita lihat ada beberapa capasitor mengalami perubahan bentuk/ kembung. Segera kita lepaskan capasitor dan kita pasangkan capasitor baru, nilainya 1000uf/50 volt. Setelah selesai kita coba hidupkan power supply, hasilnya power supply tetap tidak ada output untuk supply ke inverter, kalau untuk sistem logic control tegangan supply terukur normal yaitu 5 volt. Kita adakan pengukuran di area primer power supply poin hanya bagian ic switching untuk inverter, tegangan b-up 15 volt terukur normal.
      penyebab :
Dari hasil pengukuran semuanya terlihat baik, dari transistor fet sampai capasitor filter maka tahap lanjutan kita lakukan pengukuran untuk sistem control tegangan. Tegangan output terbesar yaitu 24 volt sebagai pengunci dan disini digunakan ic TL431 dan hasil pengukuran sebenarnya tidak ada masalah cuma ada lem yang menempel di kaki ic TL431. Lem ini yang menjadi penyebab kerusakan yaitu terdapat hambatan seperti resistor dan karena ini ic TL431 tidak berfungsi dengan baik.

Posisi ic TL431 di mainboard :




      perbaikan :

Perbaikannya adalah dengan melepaskan ic TL431 dan membersihkan sisa lem yang ada diarea ic TL431, disini karena lem agak keras saat kita lepaskan ic TL431 kakinya patah 1 ya jadi ganti dengan ic yang baru. Kini saatnya kita hidupkan power supply tanpa beban dan pinout untuk power on-off kita hubungkan dengan tegangan 5 volt, hasilnya power supply sudah terlihat berfungsi dengan baik, kita ukur tegangan untuk supply inveter 24 volt. Kita matikan dan kita pasangkan semua pinout power supply ke logicborad dan inverter dan kita hidupkan lagi, alhamdulillah semuanya telah kembali normal
kesimpulan : penyebabnya yaitu ada lem yg menempel pada kaki ic TL431





Pengalaman Service TV LCD Samsung 42 inch Kerusakan Mati

    problem : Pada waktu pertama kali datang sebenarnya TV ini tidak benar benar mati namun lebih tepat bila dikatakan kedip.
Pada waktu pertama kali saya nyalakan memang lampu power standby nyala dengan normal tetapi pada saat power ON saya tekan, lampu standby terlihat kedip sedikit dan bila saya perhatikan sepertinya power supply tidak sanggup untuk mensupply main board. Sedangkan untuk berikutnya lampu standby yang kedip tadi pun mati.
    perbaikan : Setelah saya bongkar casing TV LCD Samsung ini terdapat 3 board pcb, yaitu power supply board, main board dan satu lagi sepertinya sub power supply board yang juga untuk supply main board, karena  kabel keluaran power supply ini masuk ke main board namun ukuran pcb nya lebih kecil.


Sub Power Supply Board
Power Supply Board LCD TV
Main board LCD TV Samsung
Berlanjut ke pencarian kemungkinan blok mana yang rusak, seperti biasa saya selalu mengecek kondisi masing masing board beserta komponen yang memang rentan rusak seperti resistor fuse, elco besar, transistor power ataupun IC. Agak bingung sebenernya karena memang jarang menerima orderan Service TV LCD Samsung seperti ini  .
Dan memang dugaan saya tidak meleset, terdapat beberapa kapasitor elco yang terlihat menggembung di modul power supply dan modul power supply kecil. Bila sulit membedakan, saya juga mengambil foto komponen rusak ini
Kerusakan kapasitor di lcd samsung
Ingat juga untuk selalu mengecek keseluruhan elco yang lain, sedikit tips saya dalam mencari kapasitor elco yang rusak, jangan hanya melihat dari bentuk fisik bagian atas elco saja. Bila seperti pada gambar diatas sangat terlihat jelas kerusakan elco ditandai dengan menggembungnya bagian atas.
Tapi itu tidak selalu terjadi, terkadang kerusakan elco juga bisa dideteksi dengan adanya bekas cairan elektrolit yang keluar dari body elco, tentu saja untuk yang cairan bekas ini terdapat di bagian bawah elco  .

Ternyata lumayan banyak juga elco yang rusak yaitu di blok main board power supply utama dan di Sub power supply yang kecil, ada sekitar 3  elco 1000uF / 25 V, 2 elco 470 uF / 25 V, dan satu elco 1000 uF / 50 V, Pastikan untuk mengganti dengan elco yang lebih bagus kualitasnya. Karena power supply jenis switching biasanya lebih rewel  .

Dan setelah dilakukan penggantian elco yang rusak, alhamdulilah TV bisa nyala dengan normal.
      kesimpulan : penyebabnya yaitu ada bbrapa elco yg rusak





KERUSAKAN SAMSUNG LCDTV DAN CARA MENGATASINYA


 Dalam masalah repair LCD kami masih sangat minim pengalaman, disebabkan belum tentu ada repair masuk dalam sekali sebulan. Tetapi disini kami coba berikan beberapa pengalaman dari orang sono (orang luar maksud kami), yang kami kumpulkan dari internet. Semoga bermanfaat.


 Service mode:



  •   INFO, MENU, MUTE, POWER ON

 Gambar lambat:

  • Kerusakan LCD panel. Dengan cara menekan-nekan bagian pinggir atas layar kadang gambar dapat bagus.
  • Sering terjadi pada panel LTA320WT-L05

 Warna tidak normal, gerakan lambat:

  • Coba ganti eeprom atau T-con
  • LCD panel rusak
  • Cara memperbaiki gambar lambat

 Gambar negative/klise:

  • Ganti eeprom
  • Reset eeprom

 Gambar cacat setelah panas:

  • Keruskan LCD panel

 Separuh layar agak gelap:

  • Kerusakan LCD panel

 Raster gelap, backlight ok, suara normal:

  • Cek fuse pada T-con board
  • T-con board rusak (coba diblower panas dulu)

 Setelah ganti elko pada psu. Raster agak gelap, brightness dinaikkan gambar flicker, hanya noise, tdk dapat di tuning:

  • Masuk service menu
  • Kemudian Reset-On

 Saat pertama dihidupkan ada gangguan garis-2 horisontal, kadang freeze, kadang putih - lama-kelamaan gambar normal:

  • Problem LCD panel
  • Problem loose kontak flatwire dg lcd panel (kalau ditekan-tekan dpt normal)

 Gangguan seperti gambar lama sepertinya masih membekas:

  • Ganti T-con

 Warna puyeh (tidak normal):

  • Loose kontak antara T-con dengan LCD panel. Perbaiki konektor
  • Kerusakan T-con (salah satu jalur ke panel tidak kerja/tidak sambung)
  • Kerusakan LCD panel (salah satu jalur ke T-con tidak sambung)

 Detail gambar tidak halus, tetapi seperti trotol-trotol bulat besar, hampir mirip mosaik:

  • Masuk serive menu – Reset-on
  • Coba tambah adjustment Sub brite

 Back light hidup-mati:

  • Solderan umpan balik tranfo tegangan tinggi

 Tidak ada gambar, Hanya blue screen dengan gangguan garis-garis horisontal pendek:

  • Kabel LVDS loose kontak

 Stand by:

  • Ganti elko2 pada psu (penyebab kerusakan)
  • Ganti eeprom

 Mati-hidup sendiri:

  • Pastikan elko-2 power suply bagus
  • Masuk service mode
  • Parameter READY adjust “on”

 Kadang mati sendiri:

  • Coba ganti kadel LVDS
  • Hidup mati sendiri setelah melody bunyi
  • Coba lepas kabel LVDS dari T-con, Jika bisa hidup terus ganti T-con
  • Coba lepas kabel LVDS dari main-board, Jika bisa hidup terus ganti kabel LVDS
  •  Tetap problem, main board rusak

 Gangguan garis-2 vertikal tipis:

  • T-con flatwire sedikit loose kontak

 Kode kedip 4x:

  • Kerusakan elko bagian sekunder psu




Lcd Samsung LA32R81B gambar garis2 banyak seperti Batik





       problem : Lcd La32R81B gambar bergaris2 banyak atau biasanya kami menyebut kerusakan seperti ini "panel lambat,,begitu karna kerusakan seperti ini dari bagian panel atau layar lcd. Saat antena tidak terpasang layar terlihat normal dengan pictur blueback, karna gambar diam atau tak ada gerakan,,namun setelah menerima sinyal atau antena terpasang akan terlihat bagaimana kerusakannya.



namun lcd yang saya perbaiki ini ternyata menggunakan panel atau layar yang bukan original alias sudah gantian. Dengan menggunakan seri panel tipe Ltf320aa01,tidak masalah toh panel berjenis sama."sama2 tidak full HD".




       saatnya oprek layar..."




ternyata panel yg saya perbaiki ini sudah bekas perbaikan, karna terlihat adanya jumperan di bagian V.on...Semakin mudah buat saya, sekarang tinggal mencari teg V.of nya saja. Kurang lebih teg V.of sekitar -7 volt...ketemu tinggal jumper pokok,e"


      kesimpulan : solusinya yaitu tinggal men-jumper teg V-of nya saja







Tv lcd samsung generasi pertama layar gelap/mati, suara kadang ada kadang mati
 Berikut penampakannya:



Tv ini mengalami kerusakan layar gelap/mati, suara kadang ada kadang mati.

Setelah di periksa bagian regulator, ditemukan teg 13 volt dan 5 volt ngedrop jadi 8 v dan 3v, sedangkan teg standby 3.15v ada dan stabil.
Solusi:
- ganti semua elco dibagian sekunder regulator dg kualitas yg bagus
- ganti photocoupler PC178, ada 2 biji ganti semua
- lakukan resoldering.







Dengan tindakan tsb, teg reg out kembali normal al: 3.15v , 5.1v , 13v.

Rangkai kembali regulator dg main board dan inverter, dan siap di tes...... Dan jreng lampu indikator kedip2 lalu byarrrr...... Tetep mati. Waduh......, opone maneh iki????
Diurut urut lagi jalur teg di pcb T-Con display, didapati sebuah fuse kecil berbentuk kotak saya tes dg avo tdk nyambung. Pcb T-Con letaknya dibawah panel/layar lcd. Hati hati, jangan sembarangan menyentuh IC di area ini, karena bisa error. Fuse ini menghubungkan teg 5v dari mainboard ke T-con logic. Langsung saja disambung dg seutas kawat tembaga lembut, jg terlalu besar kawatnya yaaa..





Tes lagi, tv dihidupkan, lampu kedip kedip, dan byarrr.........layar langsung nyala....alhamdulillah.

Setelah hidup beberapa lama ternyata masih ada trouble lagi:
- lampu ccfl atau backlightnya tampak berkedip terang- redup-terang-redup, sehingga gbr juga terang-gelap
- kalau di standby, lampu ccfl tidak mau mati, sehingga layar tetap nyala meski pada posisi standby.
- suara kadang mati, walaupun layar hidup normal
Solusi:
- ganti elco besar 100mf/450v dibagian primer regulator, karena tegangan elco ini tidak stabil dan ngedrop jadi 290v waktu ccfl berkedip. Normalnya 380 s/d 390v. Cek juga resistor smd dg nilai 1M yang diseri sebanyak 5 biji di area primer regulator, karena sering berubah nilainya bila regulator bekerja, kalau perlu diganti dg yg baru.
- untuk ccfl yang tidak mau mati, kerusakan pada fet out 13v dg seri D1495 model smd yang ternyata sulit sekali mencarinya di pasaran. Setelah beberapa hari cari persamaan, pilihan jatuh pada fet dg seri IRF9530 yg banyak tersedia di pasaran.
- suara yg kadang mati dikarenakan tegangan 13v turun menjadi sekitar 10v, sehingga kurang kuat untuk menyuplai bag audio power mainboard.



Dengan penggantian elco besar ternyata menjadi stabil 13v lagi.

Dengan tindakan tsb, tv lcd pun dapat nyala normal dan backlight bisa mati pd posisi standby.
Semoga bermanfaat,
wassalamualaikum wr wb












TV LCD Samsung gambar cacat,putih polos,berbayang,redup

Kondisi gambar pada sebagian LCD tv seperti ini sebagian besar diakibatkan oleh panel LCD yang sudah
cacat/rusak.Prosedurnya memang harus diganti baru,namun alangkah baiknya kita coba teliti dulu mungkin masih
 bisa untuk diperbaiki.Tidak semua kerusakan seperti ini harus dilakukan penggantian panel.

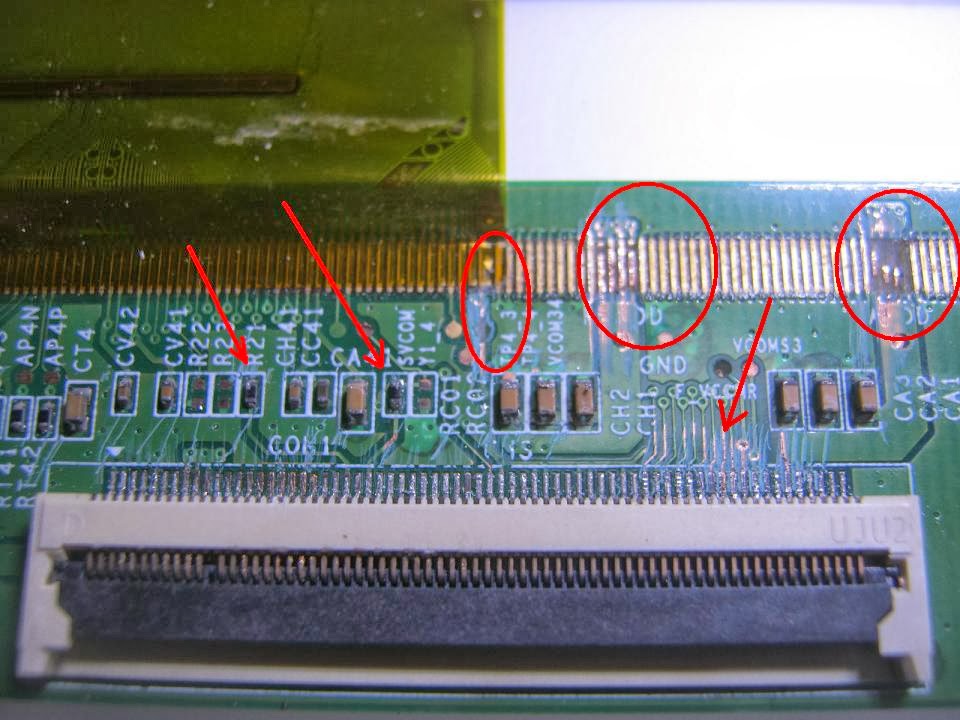

Kondisi seperti ini bisa disebabkan oleh kabel,PCB,atau socket yang terkena korosi/berjamur.
Biasanya sering terjadi apabila unit televisi ditempatkan di tempat yang mempunyai tingkat kelembaban cukup tinggi,
atau misalnya dirumah yang posisinya cukup dekat dengan saluran kali yang besar.
Service panel LCD tv
Sebelum vonis untuk penggantian panel atau parts yang lain ada baiknya lakukan pengecekan yang lebih teliti tentang penyebab terjadinya kerusakan.
Untuk mengatasi jalur-jalur yang korosi,bisa dilakukan beberapa langkah berikut.

1. Bongkar semua chasis agar telihat jelas bagian mana saja yang bermasalah.
2.Gunakan tissue yang dibasahi dengan cairan "pembersih jamur kaca" dan tempelkan dibagian yang terkena korosi.dan biarkan selama 30 menit.
Pengalaman, kita tidak menggunakan thinner sebagai bahan pembersih karena kurang maksimal reaksinya terhadap jamur dan korosi.

Spesialis service tv


Spesialis service tv LCD,LED,Plasma
3.Setelah beberapa saat bersihkan bagian tadi dengan air sabun atau pembersih piring sampai bersih,supaya sisa-sisa bahan kimia pembersih kaca bisa hilang,karena kalau tidak dibilas,dijamin tidak lama korosinya akan bertambah banyak dan parah.
4.Solder ulang bagian yang terkelupas dan sambung kembali semua jalur yang terputus
Spesialis service tv LCD,LED,Plasma.5.Ganti komponen yang sudah tidak bisa di solder walaupun masih menempel,karena dimungkinkan ujung komponen sudah tidak terkoneksi.
6.Bersihkan atau bila perlu ganti socket dan kabel.

Perhatian!!

Tidak semua panel akan berhasil dengan cara ini.
Ada cacat gambar,mungkin garis atau yang lain.
Tingkat keberhasilan juga bisa di sebabkan oleh faktor pengguna,misalnya Tv masih terus dinyalakan untuk waktu yang lama karena merasa masih bisa ditonton walaupun gambarnya cacat,ini mungkin akan mengakibatkan beberapa komponen sudah tidak stabil karena induksi atau short, jadi walaupun bisa diperbaiki sekalipun masih tersisa cacat gambar walaupun mungkin masih bisa diabaikan.












Samsung LED LCD raster gelap – suara OK

KASUS :
  • Samsung LED LCD UA32F5000
  • Problem raster gelap – suara normal
  • Cek lampu backlight tidak nyala

LANGKAH AWAL :
  • Artinya model ini tidak diperlengkapi dengan fasilitas protek inverter. Misalnya Panasonic – jika lampu backlight tidak nyala, maka pesawat akan mati protek.
  • Pertama yang kami lalukan adalah melepas modul IP (Inverter-Power suply) – untuk dipelajari sirkit inverter maupun bagian power suply – sehingga nanti akan lebih mudah menentukan titik-titik test-point mana saja yang akan kami cek tegangannya.

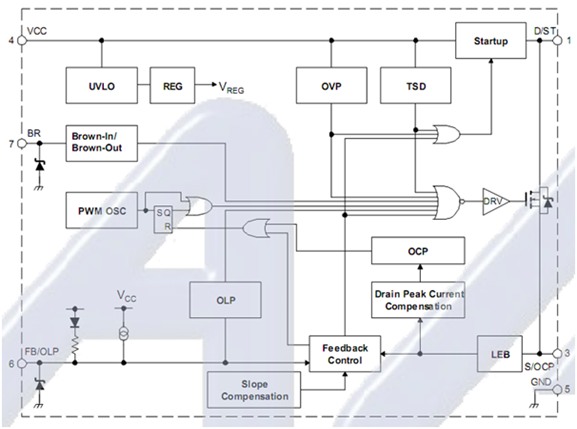

  • Power suply model ini ternyata tidak lagi menggunakan sirkit PFC – ini artinya daya yang dibutuhkan dibawah 75 watt.

PEMERIKSAAN :
  • Modl IP kami asembling lagi dan nyalakan pesawat.
  • Tegangan Vcc masuk ke sirkit Inverter ternyata ada – terukur 150v.
  • Tegangan output inverter ke lampu backlight LED juga ada – terukur 200v – ini artinya inverter tidak diperlengkapi dengan sistim protek seperti halnya inverter CCFL, sehingga tidak mati protek walaupun backlight tidak nyala.
  • Setelah memeriksa sambungan-sambungan kabel ke LED back light yang jumlahnya cukup banyak – sambil corat-coret bikin semacam bagan (skema) – maka kami jakin bahwa rentengan LED backlight semuanya disambung serial jadi satu .
  • Dari hasil pemeriksaan ini kami jakin - tentu salah satu lampu led ada yng mati – sehingga keseluruhannya jadi ikut mati.

BONGKAR PANEL :
  • Untuk memeriksa lampu led maka mesti bongkar panel dari arah depan.
  • Casing untuk panel model ini sudah tidak menggunakan screw lagi – semuanya hanya main kunci (lock)
  • Setelah terbuka - nampak didalamnya terdapat 5 buah rentengan led, yang masing-masing terdiri dari 9 buah lampu led dengan lensa yang besarnya kurang lebih seperti kancing jaket
  • Setiap renteng kemudian kami cek menggunakan “Diode Zener tester” yang kami set pada tegangan 50v. Penggunaan alat ini karena kami rasa paling aman – karena maskimum hanya mampu memberikan arus 5mA.
  • Setiap renteng kemudian kami cek satu demi satu.
  • Kami temukan salah satu renteng yang tidak mau nyala – ini artinya pada renteng ini ada salah satu lampu led yang putus.
  • Renteng yang putus ini kemudian kami cek satu demi menggunakan ohm meter untuk mencari led yang putus (disini led yang normal akan bisa nyala jika di test pakai ohm 1x).

SOLUSI :
  • Untuk mengganti led yang putus tentu harus diganti satu renteng – Cuma kami belum tahu apakah spare part semacam ini bisa diperoleh atau bisa beli ke SC.
  • Achirnya kami coba ganti saja led yang putus menggunakan lampu led yang dipakai “batery kepala” yang mempunyai daya 3w.
  • Selesai dipasang – pesawat kami coba hidupkan………..Lho gambarnya kalau pas berwarna putih atau abu2 - maka pas lokasi dimana lampu led kami ganti – ada gangguan “nyala spot” yang lebih terang dibanding sekelilingnyas seperti ada matahari yang tertutup kabut………... Wah…..berabe ini….mesti bongkar lagi.
  • Kami coba-coba berbagai macam cara……..Achirnya walaupun tidak 100% sempurna – led diode yang kami ganti, kami tutupi dengan 2 lapis kertas putih (….mungkin lain kali akan kami coba dengan led dengan watt yang lebih kecil)
  • Hasil pengukuran setelah backlight nyala ternyata berbeda. Vcc yang masuk ke Inverter drops menjadi 100v dan Vcc yang masuk ke backlight drops menjadi 150v.




Service LED TV samsung standby
Service tv LED UA32C6900,kondisi standby,tidak dapat dinyalakan dari tombol panel tv maupun dari remote.Kronologi rusaknya karena user melakukan upgrade software.
Update firmware gagal.
kadang sering terjadi upgrade firmware gagal apabila dilakukan melalaui online,mungkin dikarenakan jaringan yang kurang mendukung..
Tips: apabila mau update software lebih baik dilakukan via USB saja.
Apabila tv telah gagal update,biasanya tv akan dalam posisi  "Standby".
Untuk mengatasinya bisa dicoba trik berikut :
Ganti IC memory tv, dengan yang baru.kemudian nyalakan tv




tunggu beberapa saat,apabila tv tidak mau menyala sendiri,nyalakan tv menggunakan tombol  stb ,di panel/remote.




Samsung TV LCD Gambar bergaris-garis vertical


Tv Lcd samsung dengan kasus Suara normal,namun gambarnya hanya berupa garis-garis vertical yang bergerak-gerak,kalau posisi tidak ada signal warnanya biru normal,kadang ada garis horisontal yang posisinya berubah-ubah ketika tv dimatikan dan dinyalakan lagi.

Samsung LCD tv Gambar bergaris-garis vertical

 Untuk kerusakan semacam ini setelah dicek,apabila Tconnya normal,maka kerusakan ada pada bagian panel LCDnya.
Karena setelah dilakukan pengukuran semua tegangan di segala pin Tcon semua normal,ternyata rusaknya dikarenakan putus/nilai resistansi pada jalur Voff panelnya menjadi tinggi/melar.

Untuk mengatasi hal ini bisa kita lakukan sedikit trik,dengan menyambung langsung jalur tersebut langsung dari board panel langsung kebagian jalur IC driver rawnya.

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Penyambungan ini memerlukan ketelitian dan kehati-hatian yang tinggi,karena bila salah jalur bisa nmenyebabkan Ic driver rawnya/panel malah tambah rusak dan tidak bisa diperbaiki.
Selain itu karena jalur di driver rawnya sangat tipis maka perlu extra hati hati dalam menyolder jalur tersebut.
Setelah semua tersambung dengan baik maka panel akan kembali normal seperti semula lagi.

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv





























Samsung LA26A450C1, lama2 gambar cacat

KASUS :
  • Samsung LA26A450C1
  • Problem setelah hidup sekitar 2 menit gambar maupun OSD berubah menjadi kacau. Robek-robek sebagian ditarik kekiri dan sebagian ditarik ke kanan disertai beberapa garis hitam horisontal.  Demikian pula suara menjadi hilang - diganti bunyi “ngeter” saja
samsung 26A450
SOLUSI :
  • Cek tegangan pada 2 buah elko yang lokasinya dekat tuner.
  • Ternyata kalau diamati dengan seksama - sedikit demi sedikit turun, sehingga saat tegangan berkurang sekitar 0.25v, terjadi problem seperti dijelaskan diatas.
  • Ganti kedua elko, problem langsung menghilang.






Samsung suara lama-lama hilang, backlight mati

KASUS :
  • Samsung LCD LA32B450 Problem setiap kali dinyalakan sekitar 15 sampai 20 menit suara hilang….trus beberapa lama kemudian disusul backlight mati sehingga layar blank.
  • Power on-off tetap berfungsi
PEMERIKSAAN AWAL :
  • Mother-board terdapat 6 buah regulator jenis LDO 117 dengan output antara lain 5v, 3.3v, 1.8v.
  • Pengukuran tegangan output pada saat masih normal dan pengukuran tegangan saat bermasalah tidak diketemukan perbedaan.
  • Coba goyang DDRAM dengan blower – tetap tidak menyelesaikan masalah
  • Vonis mother board yang bermasalah.
  • Setengah menyerah – akhirnya tawarkan ke konsumen “apakah setuju bila diganti dengan mother board China” – rencananya hal ini sekalian untuk pembelajaran bagi kami, karena selama ini belum pernah melakukan sama sekali.

SOLUSI AKHIR :

  • Rencana mau pasang mother-board china.
  • Setelah Mother board Lcd China dari mas Rep Ndi datang.
  • Lakukan pengamatan, pembelajaran dan rencana langkah-langkah apa saja yang akan dilakukan .
  • Tapi kenapa – kok terbesit firasat untuk memeriksa tegangan output dari power suply terlebih dahulu.
  • Disini power supply mempunyai tegangan output 5.3v un-switched untuk st-by, dan tegangan yang di-switch on-off 5.3v dan 13v.
  • Ternyata diketemukan tegangan 13v sedikit-demi sedikit lama-lama drops. Sehingga ketika tegangan turun menjadi 12v suara hilang….dan selanjutnya ketika tegangan turun menjadi 11.5v backlight mati.
  • Coba jumper langsung ic switch – dan masalah langsung ngacir………
  • Ooooooh lha kok ming ngene akhir-e.
  • Tiwas kesuwen gak mari-mari………hampir sebulan di-opname.




Masalah cut pada problem gambar double vertikal

Samsung dgn panel LTF320AP13 problem double vertikal.
  • Coba cut hanya STVP saja….lha kok malah tidak kluar gambar alias gelap,…….tunggu agak lama dikit sebelah kiri kok ada mulai nyala semburat2 blank………langsung mati-in dulu.
  • Cut disambung lagi….rencana mau cek tegangan VGH, VGL dll dulu…….tapi ketika dinyala-in gambar kok malah sudah normal……untuk safenya pesawat dirunning terus…….(mulai jam 15.00
  • Tapi tadi habis magrib dpt sms dari bengkel……….kalau kumat lagi………...
  • Wah….esok mesti mikir lagi niiiii. Enak-e diapakno disik yo sesuk ?


Papane Nandini cek jalur CKV dan CKVB, jalur ini dipecah ke kanan dan kekiri panel.... yg goyangannya paling gedhe, itu yg coba di potong duluan

Dindik Pristiandy Pak itu yg cof/row nya satu ya.... Kalau ada gbr nya tlg di upload... Ada 5 sampai 12 titik biasanya yg tidak saya aktip kan alias di sunat,tergantung tingkat ngeyel nya si panel.....

Sumarsono Budiharjo wah gak duwe kamera mas Dindik........flatwire ke panel kaca hanya ada satu ditengah.......

Dindik Pristiandy Kalau sama dg ini,cut yg kanan pak habiskan saja 12 titik... Jd yg berfungsi hanya row kiri nya saja...
clip_image002
Dindik Pristiandy kalau tidak di habiskan yg kanan kadang masih sisa garis halus .... tipis sekali,kalau agak kasar stvp nya ketinggalan sunat hehhehehe

Papane Nandini saya ada 2 panel AP08...... kanan kiri udah anu kabeh..... payahhh

Sumarsono Budiharjo Ketok-e sama persis...tadi yg sy cut antara test point STVP dengan kapasitor smd.......Maksudnya jalur flatwire 12 titik sebelah kanan di cut...trus mulai-nya dari mana....apa mulai dari pinggir paling kanan sendiri....

Dindik Pristiandy kalo kanan kiri udah anu yo balek ke ┼┼aa┼┼aa┼┼aa┼┼aa ... iki ono loro sg wes anu kabeh,pak Sumarsono di ukur dulu pak yg goyang inul nya nemen,kanan atau kiri... habiskan saja jgn ragu2... takut nya gak sempurna hasil nya

Dindik Pristiandy yg ckvb dulu pak itukan di bagi 2 kanan kiri,sumber utamanya kan dr dc dc konverter kalau jalur ckvb nya sdh ketemu yg bikin inul,temen2 nya habisin sekalian jd yg kerja hanya satu saja row nya

Papane Nandini maksudnya gini, jalur CKV dan CKVB itu kalau diurut akan ketemu kalau jalur ini dibelah kekanan dan ke kiri layar..... maksud kang dindik, potong semua jalur CKV dan CKVB yang menuju sisi kanan (berada di kanan), urut aja salah satunya, biasanya jalurnya ngumpul jejer-jejer.... seingatku nomor 4 atau 5 dari kanan pin FPC

Dindik Pristiandy tinggal pilih yang putih atau yang biru....
clip_image004

Sumarsono Budiharjo @Papae N......nek tak pelototi gambar-e mas dindik...kan ada CKV1, CKV2, CKVB, STVP, CKVB1......apa semua dipecah 2 jalur....jadi mesti ditelusuri semuanya yang kearah panel kaca?
Dindik Pristiandy betul pak... ada 2 jalur ke cof nya,kanan dan kiri... sumber nya di dc dc konverter... makanya jangan terkecoh dg tulisan yg di pcb nya... terkadang ckvb 1 dan ckvb2 tidak di tulis,mungkin pabrik e lali hahahahhaa
Papane Nandini betul, semua dipecah ke kanan dan kiri

Papane Nandini kadang ada yg sampai jadi 12 jalur, 6 kanan 6 kiri

Wahyudi Widodo aku dua kali dapet toshiba pb200 kok gak berhasil yo... opo wis terlalu koplak..

Wahyudi Widodo coba besok tak uplodnya yo mas Dindik Pristiandy di pikir bareng2...

Dindik Pristiandy PB kan nganggo samsul panele toh.. podo ae .. tinggal di kur kanan opo kiri lak beres nek seng AV700 nganggo cof/row ne 2 kolom... rodok angel,tapi aku wingi entok yo seng kanan seng ngeyel

Papane Nandini paling udah anu 22nya

Wahyudi Widodo he eh... kayaknya 2 2 nya sudah anu.... wong tak sunat kiri kanan wis gak mempan

Kin Mumet nyimake, anu kanan anu kiri....entek mengko anune

Ahmad Adang Nursalim Melu sinau

Aries Elektronik ikut mikir anune,,, goyang2 inule,, #bahasa tingkt soldersakti

Sucipto Dindik Pristiandy baru tahu kalau yg disunat itu cof kiri atau kanan walaupun kadang tidak ditulisi ....mangkane sering tidak berhasil

Heri Suranto Pemecahan jalur,Ngambil dr group tetangga mudah2an membantu.
clip_image006

Dindik Pristiandy Mas Sucipto. Kebanyakan rekan2 ter fokus di ckvb1 atau 2 tp cut nya di psu/ dc dc konverter nya... Ini yg membuat kegagalan dan terkadang malah blank karna yg di cut langsung di sumber nya.. Seharus nya di cari dulu yg ke kanan atau kiri yg cacat/tidak sinkron... Ckvb nya

Sumarsono Budiharjo wah dapat ilmu baru nih...terbukti Tuser Indonesia luwih pinter karo tuser monitor.net.Ru....apalagi dibanding tuser badcaps forum...

Abu Ali Melu sinau..juga

Sawali Ali Absen dan langsung nyimak. Ben iso
Kin Piye kabare kg Sawali Ali...nembe njedul..xixixi

Be Good ikut ah
Be Good system nya begini di panel samsul.

Be Good duh susah neh jelasinnya,gini aja deh,panel lama pk sistem cof row biasa klo di indo sebutnya pake kuping,ini pake system vgh vgl vcom dan data signal ane lupa namanya hehe blom cek skema ane lagi,semua di proses di chip cof sebelum di umpan ke gate row ,nah menurut sy pabrikan membuat panel system baru dengan di bagi control gate rownya agar sisi frame bisa tipis,jadi aslinya system chip row yg dipake ditiadakan dan dibagi menjadi 2

Be Good (1) .vgh vgl /von voff di umpan di dalam ic dc dc converter diproses menjadi signal setelah di control oleh oe ,vst dll ane lupa namanya hehe keluar menjadi ……(2) signal ckv ,ckvb ,ckv itu signal pertama sedang ckvb singnal kedua,signal ini di umpankan ke rangkaian gate row driver sebelum di lempar ke gate row nya

Be Good nah disini kasusnya terjadi

Be Good klo kasus panel standar dulu yg pake chip driver/kuping nya pasti kasusnya jalur ke chip putus,kasus jenis yg gate driver nya dibagi lain lagi,signal ke gate driver terganggu atau putus seperti kasus lama,cuman jadi beda hasil rusaknya ,anggap aja klo panel lama chip nya rusak di ic chipnya langsung

Be Good panel dobel kasusnya mudah aslinya cukup membuang jalur ke gate driver yg rusak ,bila gate driver masih setengah kerja ,biasa kita hanya cut sebagian jalur hasilnya gate driver masih kerja sebagian ,gambar tidak akan sempurna ,walau bbrp kasus ada yg bisa normal,jadi cara paling baik yah abisin sebelah gate row nya sisakan yg bagus,klo salah disambung lagi cut sebelahnya,
Be Good lengkapnya nti sy post beserta pic kumplitnya

Kin Mentang2 kasus gambar dobel, komennya juga dobel....xixixi
Be Good kekeke kasus neh operatornya wkwkw





LCD Samsung gambar kabut lama-2 layar jadi putih

Diambil dari pengalaman Sefyan Dindik yang ditulis lewat facebook
clip_image002
SAMSUNG LA37A450C1 jangan terkecoh.....
Sudah ganti AS15, pengukuran V CON dll, sampai2 hampir bongkar panel nyari tersangka si kapasitor,,...
Gak tau nya tersangkanya masih di PSU out nya 'agak gemblung' 1000UF/35V nya lumayan banyak yang kering
Artinya ada sedikit kehilangan TEGANGAN .....VCC yg menyuplai blok T-con dll....



Catatan :
  • Gejala gambar seperti contoh diatas memang kadang disebabkan kerusakan ic gamma AS-15 yang terdapat pada modul T-Con



LCD ada gangguan garis-garis setelah perbaikan bag power-supply

KASUS :
  • Samsung LCD teve mati total
  • Diketemukan sebuah diode penyearah 3A untuk tegangan 12 v
  • Setelah penggantian diode, LCD dapat menyala tetapi “timbul gangguan garis-garis miring seperti yang kadang terjadi pada teve tabung yang diganti dengan universal power supply (gacun)

PENYEBAB :
  • Diode 3A tidak dapat diganti dengan diode silikon yang biasa seperti yang digunakan pada teve tabung, seperti R4M, FR3005.
  • Setelah diode diganti dengan jenis Schottyy Barrier, maka gangguan langsung tidak nampak lagi

Apakah Diode Schottky Barrier?
  • Adalah merupakan diode khusus untuk “penyearah tegangan rendah” yang mempunyai “voltage-drops yang rendah”. Silikon diode umumnya mempunyai voltage drops sekitar 0.6~1.7v, maka schottky diode mempunyai voltage drops hanya sekitar 0.15~0.45v
  • Digunakan terutama untuk sirkit switching regulator dengan “frekwensi tinggi”.
  • Tipe diode ini menggunakan “SR… “ untuk bagian depannya.
  • Biasa dijumpai pada power supply VCD/DVD

Dibawah ini adalah salah satu contoh karakteristik diode schottky
clip_image002




Power suply LCD kemasukan cicak

KASUS :
  • Samsung LCD 32” eks bengkel
  • Informasi pemilik harus ganti modul PI (Power suply-Inverter)………
  • Tetapi pemilik merasa keberatan………….kami tidak tahu memangnya dikasih tarif berapa untuk ongkos service + harga spare part

SOLUSI :
  • Setelah kami periksa ternyata modul PI ada bekas bangkai cicak mati ( sampai busuk sehingga beberapa komponen dan jalur printed korosi sekitar STRW6053). Walaupun nampaknya sudah bekas dibersihkan, tetapi bau menyengat bekas bangkai cicak masih tercium.
  • Kalau kena cicak begini - biasa yang kami lakukan board kami cuci dengan kuas yang diberi sabun rinso, digosok-gosok sehingga baunya hilang, dibilas berulang pakai air bersih, kemudian dijemur diterik matahari (……oleh karena itu kalau mau mesti tunggu matahari terik). Kalau ada bekas korosi yang berwarna hitam kalau perlu harus dikerik sampai hilang.
  • Setalah itu baru kami periksa komponen-komponennya………….beruntung ketika kami cek STRW masih belum rusak…..hanya ada sebuah chip kapasitor dan sebuah chip resistor yang rusak…….dan periksa jalur printed ternyata ada yang putus (jalur antara diode dari tranfo switching ke pin-4)
  • Ketika dicoba dipasang langsung jooos OK
Contoh skematik STRW-605x yang banyak digunakan pada Power suply LCD


Blok fungsi STRW-605x
  • Sirkit START-UP secara internal ada didalam IC.
  • Pin-4 mendapat tegangan start dari pin-1 (300v)
  • Setelah power suply bekerja – maka Vcc pin-4,  tegangan diambil alih (take-over) dari tranfo switching –-> diode penyearah –-> pin-4.

Catatan : Kerusakan semacam, kadang kalo udah parah tidak bisa diperbaiki biasanya kami pasang Universal power suply (Gacun, Hanaya, Astelo)




sumber:

paimosubroto.blogspot.com
avtronicservice.blogspot.com
marsonotv.blogspot.com

semoga bermanfaat..

alhamdulillah

9 komentar:

  1. mau tanya gan...jika TV Sony lcd model no. EX33A gambarnya berbayang setelah beberapa saat dihidupkan, solusinya bagaimana gan...mohon petunjuk

    BalasHapus
  2. Terimakasih atas informasinya gan, sangat bermanfaat sekali.

    visit : http://www.rajalistrik.com/

    BalasHapus
  3. lg42 ln5100-ta, layar berbayang vertikal naik turun cepat. adakah solusi selain ganti panel?trims

    BalasHapus
  4. mas kronologi tv lcd samsung saya :
    setelah 20-30 menit muncul garis benang horisontal. dan layar panel bagian atas muncul garis horisontal terang. itu kenapa ya mas? mohon bantuannya. terimakasih

    BalasHapus
  5. Mantap Tutorialnya saya dari Sanzan Elektronik. Kalo butuh part TV LCD LED bisa mampir ke lapak ane http://www.sanzanstore.com

    BalasHapus
  6. Artikelnya sangat membantu bagi pemula yang baru belajar komponen elektronika, tentunya ini jadi referensi buat saya. terimakasih banyak,, salam kenal

    Toko Elektronik Terlengkap
    Jual Arduino Murah
    Jual Komponen IC TV
    Distributor Komponen Elektronika Murah
    Jual Hinode Fuse
    Jual Rotary Encoder
    Jual LCD Display

    BalasHapus
  7. Mantap artikelnya bos. salam kenal dari sonari TV service TV LCD LED area cileungsi cibubur dan Jakarta Timur. https://www.sonaritv.com/

    BalasHapus
