MAU BUAT DOWNLOADER EEPROM AH...

Assalamualaikum..

ane punya temen-temen rongsong yang punya tv,dvd bekas banyak yang mati..wah ane liat kayake eeprom pada kena neh cz lama didiemin..oke sobat yuk experimen..ane coba ambil dari blog temen kita..

maaf ne belum ane coba baru experimen...mohon saran yach...

Buat Sendiri Alat Flash Eeprom TV 24CXX - Sering sekali terjadi kerusakan pada eeprom 24CXX, 24C02,24C04, 24C08 dan 24C16, dua digit dibelakang merupakan kapasitas data yang dapat disimpan / tersimpan kedalam eeprom tersebut, semakin banyak file yang disimpan maka semakin besar pula ic eeprom yang dibutuhkan, pada postingan sebelumnya saya sempat menulis artike mengenai penyebab TV yang tidak bisa menyimpan Channel Siaran disebabkan karena rusaknya eeprom.

Gejala yang ditimbulkan jika eeprom ini rusak sebenarnya sangat banyak sekali karena ic eeprom ini berfungsi sebagai boot awal saat tv dinyalakan, saat pertama tv dinyalakan maka data yang ada didalam ic ini akan terlebih dahulu dibaca seperti fungsi remote, horizontal, frekuensi, warna kualitas suara juga berfungsi menyimpan data program / chanel siaran tv yang tersimpan.

Bagi mereka yang sudah ahli biasanya sudah mempunyai backup sendiri sesuai dengan merek tv yang digunakan, saat ic 24CXX kita beli dari toko itu dalam keadaan kosong, artinya meskipun diganti secara langsung tidak akan ada perubahan terhadap keadaan tvnya, ada beberapa tv yang bisa menulis ulang (write) kedalam ic eeprom yg baru tetapi hal tersebut tidak semua tv, ada juga beberapa teknisi yang harus mengganti mesin tvnya dikarenakan tidak bisa mengisi eeprom sesuai dengan merek tv yang diperbaiki, berikut ini skema rangkaian yang mungkin bisa dibuat sesederhana mungkin dan bisa dibuat sendiri guna mengisi ic eeprom yang masih kosong.

Buat atau bikin sendiri alat flash eeprom TV dengan menggunakan ic eeprom 24C04, dari gambar dibawah ini IC ganti dengan soket ic dip 8 pin.

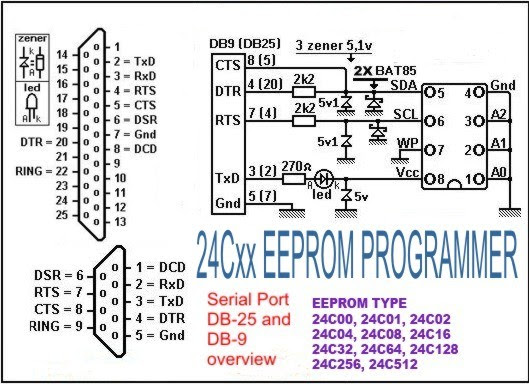

Skema Downloader eeprom tv 24Cxx

Perhatikan gambar rangkaian diatas, untuk melakukan pengisian ic eeprom yang kosong dibutuhkan komputer untuk ngeflashnya, atau bisa juga dengan menggunakan laptop dengan bantuan usb to serial, karena port yang digunakan adalah port serial maka diperlukan inverter dari usb ke serial, alat ini banyak dijual ditoko komputer, jika menggunakan usb to serial pada rangkaian diatas membutuhkan catu daya external sebesar 8 – 12 volt DC, setelah rangkaian downloader dibuat langkah selanjutnya menghubungkannya kekomputer atau kelaptop, mengapa harus menggunakan catu daya external karena inverter usb to serial tegangan keluar tidak lagi maksimal lebih kesinyal data, berbeda halnya saat menggunakan komputer.

Agar lebih memudahkan untuk melakukan pengisian data pada ic eeprom 24CXX dari gambar rangkaian diatas dipasang soket ic 8 pin, dikarenakan bentuk fisik eeprom 24CXX merupakan ic DIP 8 pin untuk mempermudah saat mencabut dan memasangkan ic saat pengisian dan backup data seperti contoh gambar dibawah ini.

Gambar Downloader eeprom 24CXX

Alat flash eeprom dihubungkan pada conector DB 9 Female, untuk mempermudah menghubungkannya pada port comp, jika menggunakan komputer alat bisa langsung dipasang / dihubungkan sedangkan jika menggunakan komputer atau laptop yang tidak terdapat serial portnya maka diperlukan converter usb to serial, silahkan baca cara Flash eeprom TV 24CXX dengan Ponyprog. donwload aplikasi ponyprognya disini.

Yang berminat silahkan download tutorialnya disini.

ne linknya dari bang jefri..http://www.bang-jefri.com/2012/12/buat-sendiri-alat-flash-eeprom-tv-24cxx.html

atau  kayak gini

download program di sini download



yang terbaru cek di http://www.lancos.com/prog.html


1.Komputer Pentium 1,2,3 dan seterusnya

2.Di komputer terdapat conector LPT dan COM
3.Instal Program Ponyprog atau sejenisnya
Silakan DOWNLOAD PONYPROG via 4shared.com
atau DOWNLOAD PONYPROG via ziddu.com

atau kayak gin yach...

IC EEPROM serial 24CXX merupakan IC eeprom bebasis I2C yang umum digunakan dipasaran, terutamanya pada peralatan seperti memory TV atau gambar background VCD/DVD player buatan china. Jenis EEPROM yang serupa juga digunakan pada ECU pada mobil generasi EFI , dimana setting untuk utak-atik RPM maksimum disimpan pada EEPROM jenis ini. Bahan-bahan cukup mudah didapat dengan harga tidak lebih dari 50 rb.

BAHAN- BAHAN :



1. 3x Zenner 5,1V
2. 3x Diode 1N4148
3. 2x Resistor 4k7, 1x 100 ohm
4. 1x cap 100nF , 1x Elco 22uF
5. Socket ic 8 DIL atau bisa juga header Through Hole
6. Konektor DB-9 + Casing
7. PCB kecil, LED dan kabel kecil (wrap cable)


skematiknya aku edit dari berbagai sumber , dan rata-rata berasal dari programmer berbasis JDM / Serial PonyProg




kemudian susun komponen diatas pcb kecil, dengan menempatkan socket diluar . Kalo tanpa PCB soket harus di lem pada casing db-9 yang sebelumnya dibor. Untuk header through hole bisa menggunakan PCB karena kakinya cukup panjang. Komponen disolder sedemikian rupa sehingga pas pada socket dan tidak short antar kaki yg tidak diinginkan. Jika kesulitan, boleh saja dirangkai diatas PCB yg lebih besar


Ground (skematik paling bawah) sebaiknya disolderkan ke body DB9


Jika sudah, maka bisa menggunakan software downloader yang bisa didownload di website ponyprog (www.lancos.com) atau juga bisa menggunakan IC-Prog (http://www.ic-prog.com/index1.htm)

Berdasarkan pengalaman, ponyprog memerlukan port Serial MURNI ...artinya langsung nancep di motherboard seperti yang ada pada PC-Desktop. Untuk pemakaian laptop yg ga ada serialnya maka digunakan usb to Rs232 converter dan disarankan menggunakan software IC-PROG yang lebih pelan pogrammingnya. Sepertinya ponyprog mensetting clock lebih cepat sehingga tidak mampu dikendalikan oleh usb to serial converter.

Langkah pertama setelah download adalah melakukan setting comport sehingga nilainya tidak lewat dari com4 , caranya jika comportmu gede seperti gambar berikut :


ubah saja pada comport4 yang biasanya kosong.


Setelah download software IC-Prog selesai, maka lakukan setting hardware seperti pada gambar berikut :




selanjutnya mudah....tinggal mengikuti langkah-langkah pada GUI, yaitu pilih IC, LOAD FILE EEPROM, WRITE, dan tinggal tunggu sampai verified selesai




paling seneng kalo muncul beginian :




http://www.aisi555.com/2012/12/downloader-ic-eeprom-24cxx.html

maksudnya ane mau coba buat DVD player..hehe

ada yang juga masih binggung RX TX itu dimana sih?????

RX TX sangat jelas terlihat pada MPEG board dibagian bawah ,lihat contoh gambar di atas adalah salah satu model mpeg yang mempunyai RX TX.masing masing model board lain lain tempatnya .

lho kalau tidak ada RX TXnya bagai mana ?????

yah usahakan cari ,he...he...he..

tapi kalau tidak ketemu ,harus cari RX TX melalui kaki ic ,MT1389de (128pin) RX TXnya

Pin89 =RX pin 91=TX,hitung sendiri kakinya ya.....

Anda bisa mencari pin/konektor pada MPEG board dengan pin terdiri dari GND, TX, RX, dan GND (biasanya pada sisi belakang PCB). Kadangkala ada juga MPEG Mediatek yang tidak terdapat keterangan nama pin (hanya terdiri dari pin-pin kosong atau pin-pin TP). Jika Anda menemukan MPEG Mediatek yang berjenis ini, untuk pin TX dan RX dapat ditemukan dengan mengurut jalur dari IC pin 106=RXD, 107=TXD pada IC MT1389 256 pin/kaki.PERALATAN PENGGANTI
http://www.ic-on-line.cn/download.php?id=1505136&pdfid=42119017A7249D760455E2F86A0F7784&file=0254\mt1389_140494.pdf

buat firm warenya..banyak kok di 4shared.com..

referensi lain : http://info-sat.in/showthread.php?2624-How-to-program-Eeprom-Model-24C08-Et-93C46-Using-DB25-Socket

Alhamdulillah moga berguna yach..
